원래 장소:
중국
브랜드 이름:
XINYU
모델 번호:
LPG500

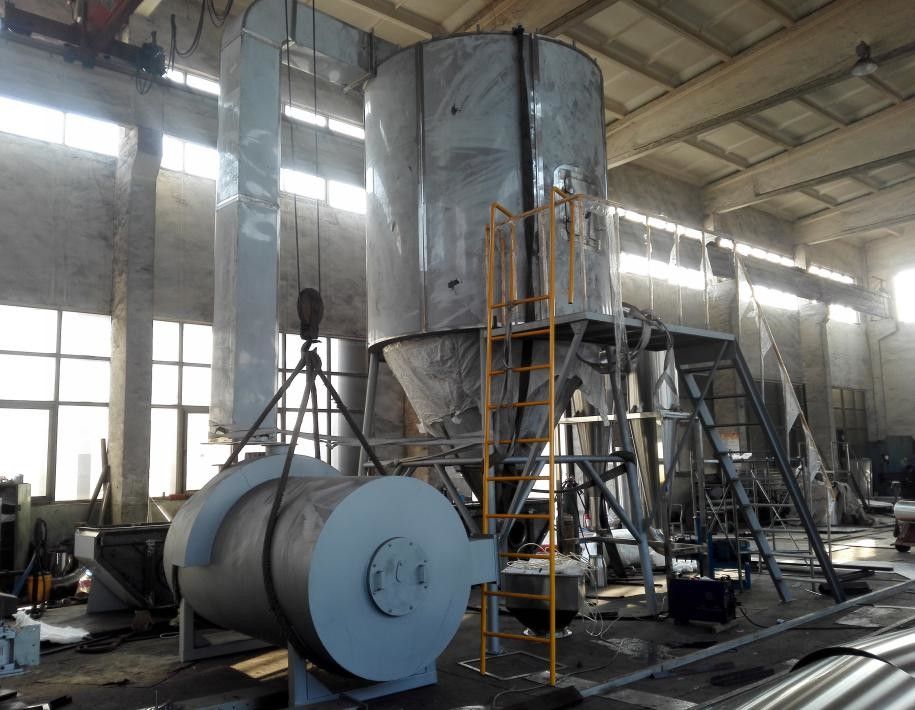

LPG500 Centrifigural 분무 건조기
Ⅰ, 장비 디자인 상태:
1, 급식 액체 상태
물자의 이름: 액체
솔리드 콘텐트: 25%
마지막 습기: 5%
인레트 기온: 200--210℃ (인레트 기온은 210℃입니다)
출구 기온: ~90℃
물 증발: 500 kg/h
점성: 아니다
액체의 비율: ~1.1 g/cm3
열원: 가스 발사된 뜨거운 돌풍 난로
액체 온도: 20℃
2, 건조한 제품 상태:
건조한 입자 크기: ~120 메시
건조한 사정 축적 비율: ~0.8 g/cm3
흡습성: 아니다
출구 물자 온도: 40~50℃
3, 가공 상태
분무화 형태: 원심
작은 물방울과 열기 사이 접촉형: 평행한 교류
열원과 난방 방법: 가스 발사된 뜨거운 돌풍 난로
인레트 기온: 210℃
출구 기온: ~90℃
분말 수집 형태: 이단식 사이클론 precipitatorSystem 물자 수요량: 주요골격의 접촉 부속 그리고 외부는 남아 있는 SS304 입니다 Q235입니다.
4개는, 기상 상태를 디자인합니다
대기압: 표준 대기 압력
주위 온도: 20℃
상대 습도: 60%
대기 수분 함유량: 0.012 kg/kg
5의 공공 토목 공사 (합계)
5.1 전원
전력 공급: 380V, 3phase, 50HZ
힘: 추진력 267 kw
6. 장비의 주요 모수:
(1) 탑 안 직경: Φ5800 mm
(2) 탑 외부 직경: Φ5960 mm
(3) 공기 양: 15000 kg/h
(4) 인레트 기온: 210℃
출구 기온: ~90℃
(5) 출력되는 건조한 제품: ~200 kg/h
물 증발: 500 kg/h
(6) 건조한 분말의 수분 함량: 4%
(7) 가스 발사된 뜨거운 돌풍 난로: 800000 kcal/h
(8) 사이클론 먼지 갈퀴 1: 2-- XXF/Φ1100
사이클론 먼지 갈퀴 2: 2-- XXF/Φ1000
(9) 부는 기계: 모형: 4-72-5A 힘: 15KW 속도: 2900 분당 회전수
(10) 유도 통풍 팬: 모형: 9-26-10D 힘: 55KW 속도: 1450 분당 회전수
(11) 나선식 펌프: 모형: GF40-1 힘: 4KW 압력: 0.6 Mpa
흐름율: 8 m3 /h 속도: 700 분당 회전수
(12) 분무기: 모형: XH-500 힘: 11KW
속도: 12000~15000 분당 회전수
Ⅲ, 체계 정의
처음 선택: LPG-500 분무 건조기 단위
난방 장치: 가스 발사된 뜨거운 돌풍 난로
분말 붙잡음 체계: 이단식 사이클론 분리기
절연성 순환 체계: 초안 팬 열려있는 주기
공기 여과 체계: 처음 공기 정화 장치
지류 체계: 나선식 펌프 조정가능한 자동적인 먹이기
통제 시스템: 통제 장 집중 통제
Ⅳ, 과학 기술 과정의 개요 도표 (그림에)
Ⅴ, 장비 기술적인 모수 테이블
| 물 증발 (순화된 물 증발) | (최대) 500 Kg/h | 탑 직경/탑 고도 | Φ5.8m/13.6 m |
| 작용 온도 | 인레트 공기 210℃/Outlet 공기 90℃ | 분무기 LPG-500 |
속도: 12000 r.p.m 원판 직경: Φ180mm |
| 설치된 힘 | transmission~69KW | ||
| 체계 열 | 80×104 Kcal/h | 압축공기 소비 | 0.6 m3 /min |
| 건조계 모양 | 순환 체계를 여십시오 | 공급 방식 | 나선식 펌프 안정되어 있는 먹이기 |
| 열기 접촉형 | 평행한 교류 형태 | 열원 형태 | 가스 발사된 뜨거운 돌풍 난로 |
| 분말 수집 형태 | 이단식 사이클론 침전제 | 분무화 형태 | 원심 분무화 |
| 콘트롤 모드 | 통제 장 집중 통제는, 인레트 기온, 디지털 방식으로 온도, 압력, 압력 다름을 통제할 수 있습니다 | ||
