원래 장소:
중국
브랜드 이름:
XINYU
모델 번호:
LPG300

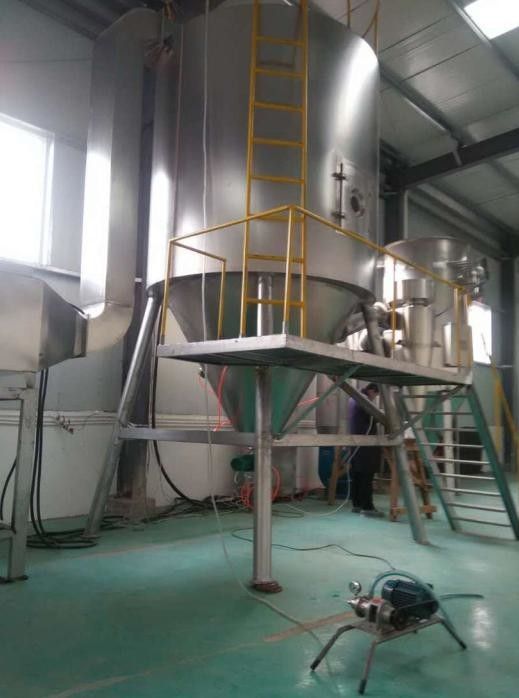

LPG300 Centrifigural 분무 건조기
장비 디자인 상태
물자의 이름:
솔리드 콘텐트: 대략 45-50%
마지막 수분 함유량: ≤5%
인레트 기온: 180-200℃
배기 온도: 90-100℃
자전 속도 빈도: 40-50HZ
건조용 탑 직경: ф4600 mm
대기압: 760mmHg
주위 온도: 25℃
절대 습도: 90%
전력 공급: 380V, 3Phase, 50hz
장비의 일 원리 그리고 디자인 계획
1의 조작상 원리
기계가 열리는 순환, 교류, 원심 분무화, 마이크로 부정 압력 가동입니다. 운영 설명서에 따라 대기권에서 건조용 중간 공기는, 머리글자 후에, 매질 효과 공기 정화 장치, 송풍기, 뜨거운 난로, 고능률 여과기 고열과 청결한 열기가 되고, 그 후에 열기 분배자를 통해서 주요 건조용 탑을 들어갑니다. 액체 물자는 가동 지시에 따라 나선식 펌프를 통과하고 원심 분사구를 들어갑니다. 작은 물방울은 원심력의 밑에 작은 작은 물방울로 이산됩니다. 주요 건조용 탑에서는, 작은 물방울은 전부 열기도의 접촉, 그들의 특정한 경로에 따라서 교환되곤, 그 후에 제품으로 말린 열입니다, 그 후에 사이클론 분리기 및 고형물으로 분리해 모아집니다. 가스 매체는 제거됩니다.
2의 디자인 계획의 묘사:
처음 선택: LPG-300 유형 (ф4600) 분무 건조기,
난방 장치: 가열 500,000 열량을 위한 석유 연소 열기 난로
제품 수집 체계: 탑 bottom+Cyclone separation+Water 영화 먼지 제거
순환 체계: 초안 팬의 순환을 여십시오
여과 체계를 바람쐬십시오: 1 차 적이고, 매질 효과 고열 저항하고는 고능률 공기 정화 장치
급식 체계: Nemo 펌프 stepless 조정가능한 급식
수집 체계: 별 모양 배출 밸브
통제 시스템: 빈도 변환은 분무기의 속도, 디지털 표시 장치 계기 온도, 압력, 압력 다름, 터치스크린 전시 작업 흐름/plc 솜털 모양 통제 가변 모수를 등 조정합니다.
장비 기술적인 모수 테이블
| 물 증발 | (최대) 300Kg/h | 탑 직경/탑 고도 | 4.60M/10.5M |
| 작용 온도 | 인레트 온도 200℃/Outlet 온도 90℃ |
분무기 LPG-300 |
속도: 14000r.p.m 직경: 180mm |
| 힘 | 70KW를 모십시오 | ||
| 유류 소비 | 50-60kg/h | 체계 열 | 50X104Kcal/h |
| 압력 공기 소비 | 0.5m3/min | 체계 공기 양 | 대략 12000 m3 /h |
| 건조계 유형 | 순환 체계를 여십시오 | 공급 방식 | 자동적인 나선식 펌프 안정되어 있는 먹이기 | ||
| 열기 접촉형 | 평행한 교류 형태 | 열원 형태 | 석유 연소 열기 난로 | ||
| 제품 수집 형태 | Cyclone+water 영화 | 분무화 형태 | 원심 분무화 | ||
| 콘트롤 모드 | 분무화 속도를, 등 터치스크린 표시 작업 교류/PLC 솜털 모양 통제 가변 모수 등 조정하는 인레트 기온, 디지털 표시 장치 온도, 압력, 압력 다름, 빈도 변환의 임의 조정, 자동 통제 | ||||
| 전반적인 크기 | ref 그림을 보십시오 | 무게 | 12T | ||
| 환경 상태 | 가득 차있는 압력: 760mmHg, Temperature200C의 상대 습도: 80% | 전원 | 3Phase, 380V, 50HZ | ||
공정 흐름도
