원래 장소:
중국
브랜드 이름:
XINYU
모델 번호:
ZG-5

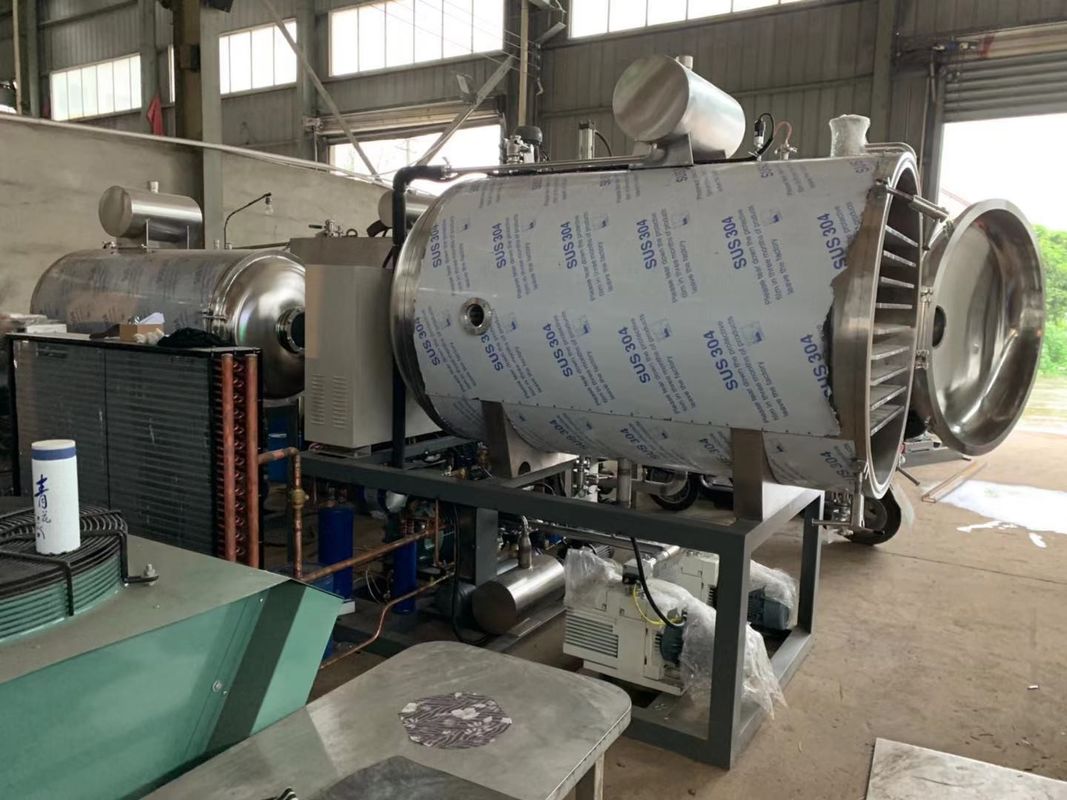

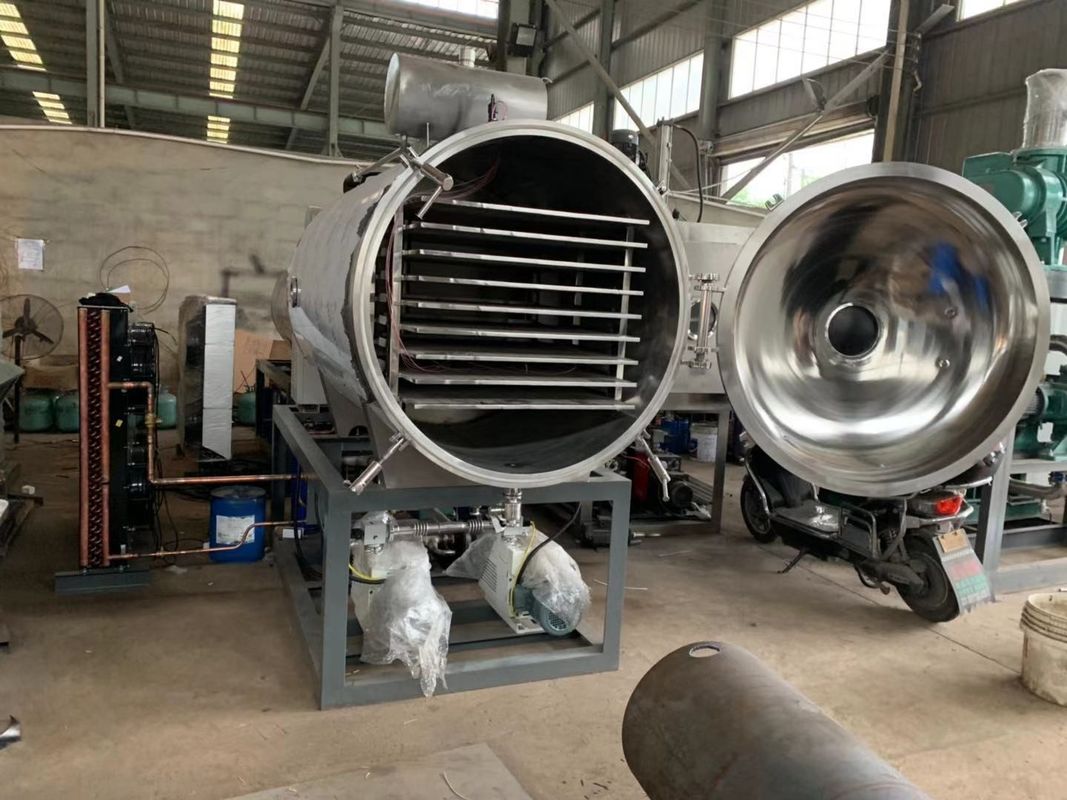

자동적인 생산 라인 ZG-5 진공 동결 건조기
| ZG-5 동결 건조기 | ||
| 건축 | 기술적인 모수 | 말 |
| 기본적인 구조 | ||
| 선반의 유효 넓이 | 5㎡ | |
| 입력 수용량 | 50kg | |
| 최대 콘덴서 수용량 | 60Kg/batch | |
| 전력 공급 | 220V/60Hz/3P | 클라이언트의 전압에 따르면 |
| 전력 소비 | 22.35Kw | |
| 찬물 | 5T/Hr (T<28℃, P=0.1-0.15MPa) |
재상할 수 있는 고객에 의해 준비하는 |
| 기계 크기 (L*W*H) | 2700*1200*2430mm | 실제적인 디자인에 주제 |
| 주요 구조 | 단일성 유형 | |
| 무게 | 3000 Kg | |
| 건조한 약실 | ||
| 건조한 약실 물자 | SUS304/6mm 두껍게 | |
| 건조한 약실 모양 및 차원 | 실린더 φ1100*1100 | |
| 자물쇠 | 손 손잡이 자물쇠 | |
| 문 열려있는 방향 | 오른쪽에서 왼쪽으로 | 고객에 의해 결정하는 |
| 각을 여십시오 | >110° | |
| 문 물자 | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
관측 창
|
Frost 저항하는 유리 φ240mm, δ25~27 |
정면에 설치하는
|
| 문지방 봉합 | 의학 o 단면도 실리콘고무 물개 | |
| 온도 감지기 | T 유형 열전대 | |
|
선반 |
||
| 선반 물자 | SUS304 | |
| 선반 Surfaceness | Ra≤0.5um | |
| 선반 양. (PC) | 7+1개의 층 | 선반의 꼭대기 층은 온도 보상입니다 |
| 스테인리스 쟁반 | 항저우 395*445*30/2mm 두껍게 | 28pcs |
| 선반 사이 거리 | 75 mm | |
| 선반 차원 (L*W*H) | 800*895*15mm | |
| 선반 저온 | -50℃ | |
| 선반 가장 높은 온도 | +70℃ | |
| 선반 냉각 비율 | +20~-40℃≤60min | 판매 수수료 없는 매출 |
| 난방 전력 소비 | 8 Kw/220V/60Hz | |
| 선반 담 | 쟁반을 넘어서 교차합니다 선반을 막으십시오 | |
| 콘덴서 | ||
| 콘덴서 물자 | SUS304/6mm 두껍게 | |
| 모양과 차원 | 실린더 φ1100*600 | 건조한 약실의 뒤에 |
| 코일 관 물자 | SUS304 | |
| 코일 모양 | 원형 코일 관 | |
| 코일 관 물 전염성이는 지역 | ≥5㎡ | |
| 냉각제 | R404a | |
| 콘덴서 저온 | -55℃ | |
| 냉각 비율 | +30~-40℃≤30min | |
| 관측 창 |
Frost 저항하는 유리 φ240mm, δ25~27 |
측에 설치하는
|
| 녹이는 방법 | sSray + 침수 | |
| 온도 감지기 | T 유형 열전대 | |
| 냉장 단위 | ||
| 압축기. | Bitzer 12.2HP 이단식 모터 | 1set |
| 전력 소비 | 9.15Kw | |
| 냉각제 | R404a | 고객에 의해 준비하는 |
| 선반 온도 균등성 | +/- 1℃ | |
| 기름 분리기 | Shengzhou | 1set |
| 기름 여과기 | Shengzhou | 1set |
| 유압 미분 관제사 | 상해 | 1set |
| 가스 액체 분리기 | Shengzhou | 1set |
| 습기 제거 건조용 여과기 | Shengzhou | 1set |
| 압력계 | Shengzhou | 3set |
| 고전압 보호 릴레이 | Shengzhou | 1set |
| 물에 의하여 냉각되는 콘덴서 | 저장 성 Kaidi | 1set |
| 물결 모양 감쇠 관 | Shengzhou | 2pcs |
| 수동 스톱 밸브 | Shengzhou | 1set |
| 냉장 솔레노이드 벨브 | Emerson (미국) | 1set |
| 확장 벨브 | Danfoss (Danmark) | 1set |
| 빨간 구리 관 | φ16, φ12, φ10 | |
| 냉각 반환 관 | φ38 스테인리스 이음새가 없는 관 | |
| 진공 체계 | ||
| 진공 펌프 | LEYBOLD D30C 1.5KW | 2sets |
| 물결 모양 관 | Φ76 | 진공관 충격 저항 |
| 펌프 기류 | 100L/S | |
| 전력 소비 | 3Kw | |
| 나비 벨브 | 닝보 GI-63 | |
|
진공 솔레노이드 벨브
|
닝보 DDC-40 | 자동 진공 펌프로 열거나 닫히십시오 |
| 진공 계기 | 산둥 성 ZJ-54D | |
| 마지막 진공 | ≤1Pa | 판매 수수료 없는 매출 |
| 양수 비율 | 133 Pa≤20min에 떨어지는 대기압에서 | |
|
체계 누설 비율 |
0.005 Pa.m3/SEC | |
| 순환 체계 | ||
| 관 물자 | 304 이음새가 없는 관 | |
| 순환 펌프 | Nanfang 1.1KW | 1set |
| 전력 소비 | 9.1 Kw | |
| 공 벨브 | 상해 DG40 | Q/IAKX002-97의 기준에 따르십시오 |
| 회람 액체 | 실리콘 기름 | 고객에 의해 준비하는 |
| 열교환기 | BAODE BPHE | 1set |
| 난방 비율 | >1℃/min | |
|
난방 방법
|
전기 열파이프 4KW*2pcs 8Kw | |
| 제어 방법 | 수동/자동 통제 | |
| 회람 유동성 탱크 차원 | ¢300*400 | |
| 통제 시스템 | ||
| 시스템 모니터링 소프트웨어 | 항저우 | 1set |
| 수직 통제 장 |
항저우 Shuanglong 1100×400×600 |
통제, 기록 |
| PLC | 시멘스 CPU 226 CN AC/DC/relay | 1set |
| 열전대 연장 단위 | 시멘스 EM 231 CN 4 (4 TC) | 1set |
| 아날로그 입력 단위 | 시멘스 EM 231 CN (4 AI) | 1set |
| HMI | MCGS | 1set |
| HMI와 PLC의 케이블 | 항저우 | |
| 일정한 현재 | 항저우 | 1 |
| 엇바꾸기 전력 공급 | 대만 MW 회사/24V/5V |
24V 1pc 5V 1pc |
| 온도 감지기 | T 유형 열전대 | 온도 감지기 |
| 진공 계기 | 산둥 성 ZJ-54D | 2 |
| AC 접촉기 |
신아이더 |
|
| 공기 틈 | 신아이더 | |
| 전기 철사 | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
