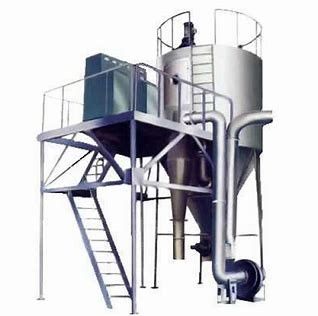

식품 분유 공장급 단계 원심력 분무 건조기 가스를 연료로 하는 난방

원심력인 자동 304SS/316SS 분유

주요 도입

원심력 분무 건조기가 익숙한 고속도는 직접적으로 액체로부터 분말 미립을 만듭니다. 그것은 해결책, 에멀젼, 빠른 건조 속도와 액체와 붙여넣기, 고효율, 단순화된 프로세스와 같은 물질로부터의 분말 생산에 적합하고 절약된 남자 자원. 특히 열에 민감한 소재를 위해, 이 기술은 컬러, 양념과 풍미를 유지할 수 있습니다. 최종 생산품은 좋은 균일성, 이동성과 용해 성능, 또한 고순도를 소유합니다. 이 기계는 생산성을 향상시캐서 호의적이고, 화학, 경공업, 건축 자재, 식료품, 제약적이, 생화학적이고 다른 산업에서 큰 관점을 가지고 있는 기술로 잘 이익을 얻습니다.

나, 장비 설계 조건 :

1, 사양액 상태

재료의 이름 : 액체

고체 함량 : 25%

최종적 수분 : 5%

흡입구 공기 온도 : 200--210C (흡입 공기가 온도는 210C입니다)

출구 공기 온도 : ~90C

물 증발 : 500 킬로그램 / Ｈ

점착성 : 부정

액체의 비율 : ~1.1 g/cm3

발열원 : 가스-파이어드 열풍로

액체 온도 : 20C

2, 마른 제품 상태 :

마른 곡물 사이즈 : ~120 메쉬

건물축적 비율 : ~0.8 g/cm3

흡습성 : 부정

수단 소재 온도 : 40~50C

3, 가공 조건

분무법 방식 : 원심력입니다

물방울과 허풍 사이의 콘택 모드 : 병렬 흐름

발열원들과 가열 방법 : 가스-파이어드 열풍로

흡입구 공기 온도 : 210C

출구 공기 온도 : ~90C

분말 수집 방식 : 두 단계 사이클론 프레치핏이터시스템 재료 요구사항 : 메인프레임의 콘텍 부와 외부는 SS304입니다, 남는 것 Q235입니다.

4, 설계 기상 상태

대기압 : 표준 대기 압력

대기 온도 : 20C

상대 습도 : 60%

대기 수분 함량 :0.012 킬로그램 / 킬로그램

5, 공공 사업 (전체)

5.1 전원

전원 공급기 : 380V,3phase,50HZ

전원 : 추진력 267 kw

6. 장비의 주요 인자 :

(1) 탑 내경 : Φ5800 밀리미터

(2) 탑 외경 : Φ5960 밀리미터

(3) 공기 용적 : 15000 킬로그램 / Ｈ

(4) 흡입구 공기 온도 : 210C

출구 공기 온도 : ~90C

(5) 건조 산물 출력 : ~200 킬로그램 / Ｈ

물 증발 : 500 킬로그램 / Ｈ

(6) 건식 분말의 수분 함유량 : 4%

(7) 가스-파이어드 열풍로 : 800000 킬로칼로리 / Ｈ

(8) 회리통식 먼지 제거기 1 : 2-- XXF/Φ1100

회리통식 먼지 제거기 2 : 2-- XXF/Φ1000

(9) 취입기 : 모형을 만드세요 :4-72-5A 권력 :15KW 속도 :2900 rpm

(10) 유인 송풍기 : 모형을 만드세요 :9-26-10D 권력 :55KW 속도 :1450 rpm

(11) 스크류 펌프 : 모형을 만드세요 :GF40-1 전원 :4KW 압력 :0.6 Mpa

유속 :8 m3/h 속도 :700 rpm

(12) 분무기 : 모형을 만드세요 :XH-500 전원 :11KW

속도가 나세요 :12000~15000 rpm

체계 정의인 3세

초기 선택 : LPG-500 분무 건조기 유닛

가열 시스템 : 가스-파이어드 열풍로

파우더 캡처 시스템 : 두 단계 사이클론 분리 장치

유전성 순환계 : 통풍기 오픈 사이클

공기려과 계통 : 초기 공기 필터

사육자 시스템 : 스크류 펌프 조정할 수 있는 자동 피드

제어 시스템 : 제어 캐비넷 중앙집중 제어

(그림으로) 과학 기술적인 프로세스의 계통도인 IV

Ｖ, 장비 기술적인 매개 변수 테이블
