원래 장소:
중국
브랜드 이름:
XINYU
모델 번호:
HG

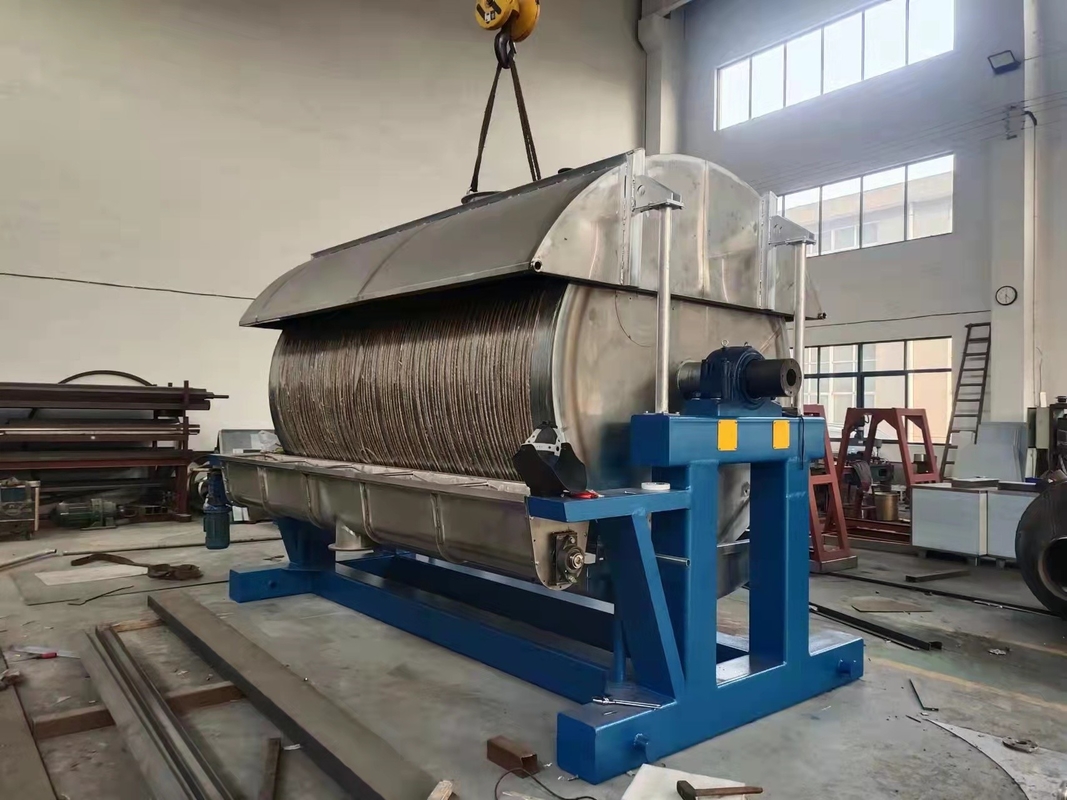

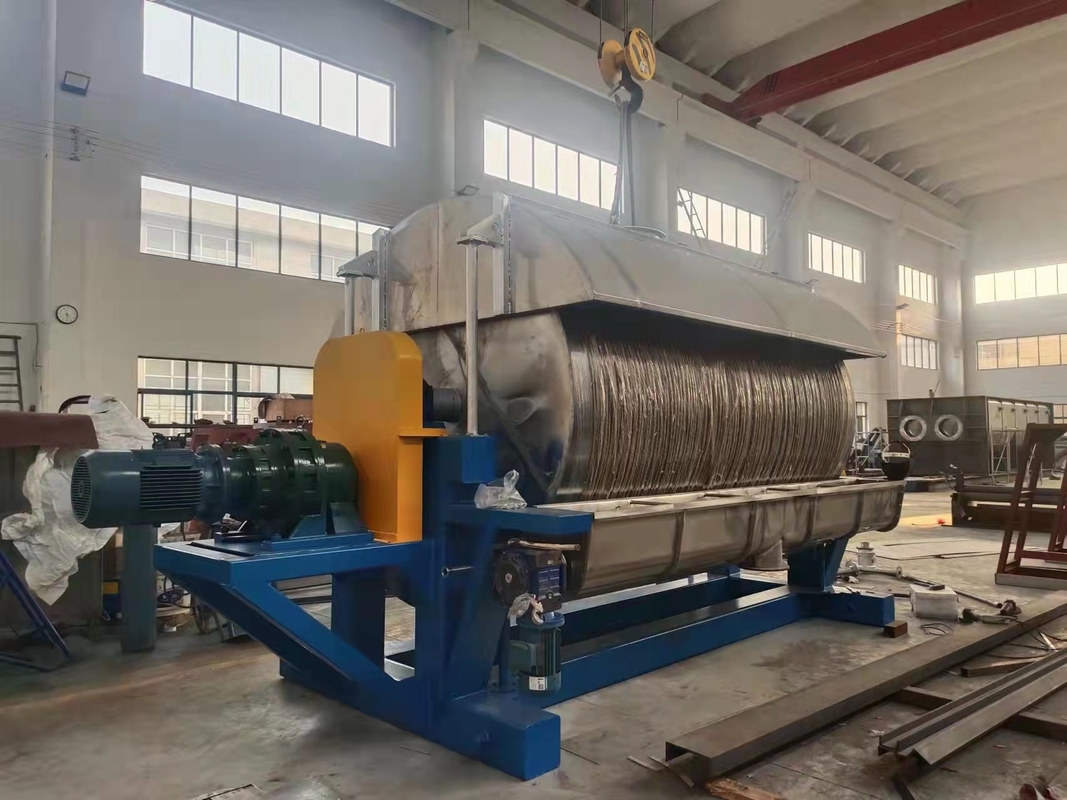

TG-φ1.5×1.8 타입 롤러 스크레이퍼 드라이어
나. 기술적 요구
1. 재료 : Q345R 표면 크롬은 롤러를 도금처리했습니다
2. 초기의 수분 : 75%
3. 최종적 수분 : ≥10%
4. 생산 : 2000년 kg/24h→85kg/h
5. 제어 모드 : 독립적 상자 (분리된 제어 캐비넷)
6. 가열 모드 : 스팀 (0.4 mpa~0.5 mpa)
7. 제습 시스템 : 제습기의 외부 접속부
8. 장비 타입 : TG-φ1.5×1.8
II. 기술적 선택
시간 당 물 증발 : W=85*[(75%-10%)/(1-75%)]=221kg/h
시간 당 핸들링 커패시티 : G=221+85=306kg/h
사용자 사이트의 환기 소스 상태와 우리의 이전 설치의 실제 경험 데이터에 따르면 시간 당 평방미터 당 증발 강도는 10~12 kg/h.m2고 디버깅 (여기의 10 kg/h.m2) 입니다
광장 분 Q=10÷60=0.166 kg/min.m2 당 증발 강도. 1분에 증발될 물 성분 : Q1=221÷60=3.68kg/min.m
실제적 요구 영역 =3.68÷0.166=22m2 (효과적 건조 영역)
드럼 스크레이퍼 드라이어의 실제 효과적 건조 영역은 다음과 같습니다 : S=7.3 m2, 실제 건조 영역을 만나기 위해 1 건조장치를 사용하는 것을 고려하십시요. 단일 모델은 다음과 같습니다 : TG-φ1.5×1.8, S=8.4 m2
III.Equipment 구성 목록
| 호스트 장치 건조 시스템 | ||||
| Seriel# | 이름 | Spec | 재료 | Q'ty |
| 1 | 회전 드럼 | Φ1.5×1.8 | 탄소 steel/ 크롬은 표면을 도금처리했습니다 | 1 |
| 2 | 메인 프레임 | 분류하세요 | Q235,18#U-steel | 1 |
| 3 | 전송 | 5.5 kw | 성분 (주파수 변환) | 1 |
| 4 | 환원제 | 분류하세요 | 성분 | 1 |
| 5 | 태도 (자리) | 분류하세요 | 성분 | 2 |
| 6 | 스크레이퍼 | 조정할 수 있는 아스소르트 | 410 스프링 강철 | 1 |
| 7 | 회전식 조인트 | 분류하세요 | 메탈 호스 | 1 |
| 8 | 중단된 후드 | 분류하세요 | Q235 부식 방지와 앤티-러스트 처리 | 1 |
| 9 | 습식 배기팬 | 4-72-4.5A | Q235 부식 방지와 앤티-러스트 처리 | 1 |
| 충전 장치 | ||||
| Seriel# | 이름 | Spec | 재료 | Q'ty |
| 1 | 저장 빈 | 분류하세요 | SUS304 | 1 |
| 방전 시스템 | ||||
| Seriel# | 이름 | Spec | 재료 | Q'ty |
| 1 | 방출을 위한 사판 | 분류하세요 | SUS304 | 1 |
| 2 | 방전 호퍼 | 분류하세요 | SUS304 | 1 |
| 전기 제어 상자 | ||||
| Seriel# | 이름 | Spec | 재료 | Q'ty |
| 1 | 전기 캐비넷 | 분류하세요 | 스프레이 사출 상자 | 1 |
| 2 | 주파수 변압기 | 분류하세요 | 분류하세요 | 1 |
| 3 | 아에어브레이크는 전환합니다 | 분류하세요 | 분류하세요 | 전체 세트 |
| 4 | 열적 과부하 | 분류하세요 | 분류하세요 | 전체 세트 |
| 5 | 콘택터 | 분류하세요 | 분류하세요 | 전체 세트 |
| 기록 : 실세에 따르면, 재습 사용자는 그 혼자서 재습 파이프 라인 접속을 계속합니다, 우리의 회사가 플랜지에서 곁에 설정합니다 | ||||
