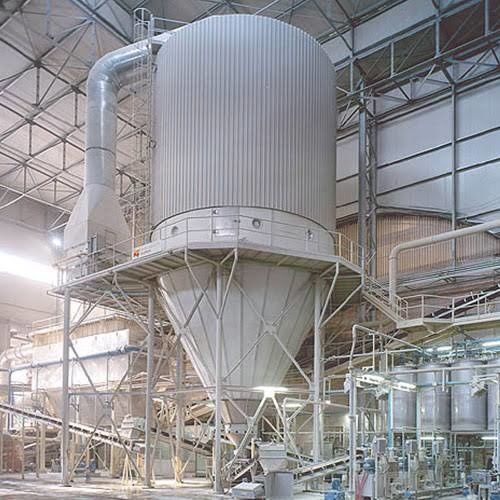

LPG 유형 강철 식품 유동화 산업 분무 건조기

LPG-500 유형 녹슬지 않은 강철 식품 파우더 분무 건조기 가격

나, 장비 설계 조건 :

1, 사양액 상태

재료의 이름 : 액체

고체 함량 : 25%

최종적 수분 : 5%

흡입구 공기 온도 : 200--210C (흡입 공기가 온도는 210C입니다)

출구 공기 온도 : ~90C

물 증발 : 500 킬로그램 / Ｈ

점착성 : 부정

액체의 비율 : ~1.1 g/cm3

발열원 : 가스-파이어드 열풍로

액체 온도 : 20C

2, 마른 제품 상태 :

마른 곡물 사이즈 : ~120 메쉬

건물축적 비율 : ~0.8 g/cm3

흡습성 : 부정

수단 소재 온도 : 40~50C

3, 가공 조건

분무법 방식 : 원심력입니다

물방울과 허풍 사이의 콘택 모드 : 병렬 흐름

발열원들과 가열 방법 : 가스-파이어드 열풍로

흡입구 공기 온도 : 210C

출구 공기 온도 : ~90C

분말 수집 방식 : 두 단계 사이클론 집진 장치

시스템 소재 요구 : 메인프레임의 콘텍 부와 외부는 SS304입니다, 남는 것 Q235입니다.

4, 설계 기상 상태

대기압 : 표준 대기 압력

대기 온도 : 20C

상대 습도 : 60%

대기 수분 함량 :0.012 킬로그램 / 킬로그램

5, 공공 사업 (전체)

5.1 전원

전원 공급기 : 380V,3phase,50HZ

전원 : 추진력 267 kw

6. 장비의 주요 인자 :

(1) 탑 내경 : Φ5800 밀리미터

(2) 탑 외경 : Φ5960 밀리미터

(3) 공기 용적 : 15000 킬로그램 / Ｈ

(4) 흡입구 공기 온도 : 210C

출구 공기 온도 : ~90C

(5) 건조 산물 출력 : ~200 킬로그램 / Ｈ

물 증발 : 500 킬로그램 / Ｈ

(6) 건식 분말의 수분 함유량 : 4%

(7) 가스-파이어드 열풍로 : 800000 킬로칼로리 / Ｈ

(8) 회리통식 먼지 제거기 1 : 2-- XXF/Φ1100

회리통식 먼지 제거기 2 : 2-- XXF/Φ1000

(9) 취입기 : 모형을 만드세요 :4-72-5A 권력 :15KW 속도 :2900 rpm

(10) 유인 송풍기 : 모형을 만드세요 :9-26-10D 권력 :55KW 속도 :1450 rpm

(11) 스크류 펌프 : 모형을 만드세요 :GF40-1 전원 :4KW 압력 :0.6 Mpa

유속 :8 m3/h 속도 :700 rpm

(12) 분무기 : 모형을 만드세요 :XH-500 전원 :11KW

속도가 나세요 :12000~15000 rpm

체계 정의인 3세

초기 선택 : LPG-500 분무 건조기 유닛

가열 시스템 : 가스-파이어드 열풍로

파우더 캡처 시스템 : 두 단계 사이클론 분리 장치

유전성 순환계 : 통풍기 오픈 사이클

공기려과 계통 : 초기 공기 필터

사육자 시스템 : 스크류 펌프 조정할 수 있는 자동 피드

제어 시스템 : 제어 캐비넷 중앙집중 제어

(그림으로) 과학 기술적인 프로세스의 계통도인 IV

Ｖ, 장비 기술적인 매개 변수 테이블

장비 메커니즘에 대한 성능 설명인 VI

1.사육자 시스템

스크류 펌프는 주파수 변환 속도 조정률을 사용하고 효과적으로 공급 부피와 대기 온도 연결을 제어합니다.

2. 유전성 순환계

그것은 송풍기, 유도자, 공기 나비형 밸브, 기송관, 기타 등등으로 구성됩니다..

오랜 세월의 경험에 따르면, 공기 용적, 압력과 시스템의 바람 속도 매칭은 키입니다, 그것이 지금 성숙합니다..

3. 공기 가열 정화 동작 시스템

그것은 1차 공기 필터, 고성능공기여과기, 선풍기, 기타 등등으로 구성됩니다.

발열원은 가스 스토브입니다

4. 건조탑 구조

주탑을 말림으로써의, 허풍 배포자, 분무기, 관측 맨홀, 관제탑 조명, 공기 해머, 기타 등등.

이 시스템은 코어 시스템입니다.

(1) 실험적 경험에 결합되어 우리는 주탑의 설계에 관련됩니다 :

1, 분무기의 용사 거리는 엄밀하게 산정되고 주탑의 지름이 물질이 예건 과정 동안 벽에 전념하는 것을 예방하기 위해 합리적으로 확대됩니다.

주탑의 일직선형 실린더의 지름에 대한 높이의 2,A 합리적 비율은 물질의 충분한 체류 시간과 분무 건조의 효과를 보증하도록 설계됩니다.

3, 탑의 콘의 테이퍼 각은 55로 조절되고 ',와 콘에서 재료의 부드러운 플로우가 완전히 고려합니다..

(2) 분무기는 최고 분무법 효과를 달성하기 위해 분무기의 속도를 조정하기 위해 주파수 변환기를 채택합니다. 분무기 기지를 낮추고 분무기 트레이와 탑 꼭대기 사이의 거리를 증가시킴으로써, 아토미즈링 액체 방울은 시스템의 정상 작동을 보증하기 위해, 풍력의 방적 하에 꼭대기로 돌아갈 수 없습니다.고속도 모터 드라이브로, 분무법 효과를 보증하면서, 축은 130m/min에 분무기 라인 속도를 꾸미면서, 기어 박스를 통하여, 최고 15000 ~ 16000R.P.M을 가속시킵니다. 기름 압력을 위해 디지털 자동 검출 장치와 함께, 주축은 축이 고온에 의해 영향을 받지 않는다는 것을 보증하기 위해 수냉식 오일 냉각 장치를 갖추고 있습니다. 구멍, 완성품을 위한 요구에 따르면, 정사각형 홀 또는 마름모꼴 홀은 분무기의 홀 형상을 위해 사용될 수 있습니다.

(3) 일본 리프레싱 기술의 신제품을 채택하는 공기 해머는 진동의 효과를 보증하고, 노킹 제품의 소음을 감소시키고, 유통을 합리적이게 할 수 있습니다.

(4) 다수인 것 - 관제탑과 3번 관측에서 장치와 청소 구멍, 맨홀을 밝히는 세트를 설계하세요

허풍이 효과적으로 타워 안으로 재료를 누를 수 있도록, (5) 주탑의 바람 터빈 쉘은 가속화 구조를 채택하고 정돈된 극소용돌이가 감소합니다. 그리고 뜨거운 공기 배분기는 또한 기술의 특성과 요구를 결합시키고 배포자의 양쪽에 에어 가이드 메커니즘이 달성될 수 있고 디 앵글이 뜨거운 공기 흡입구의 접선 각도를 제어하기 위해 언제든지 조정될 수 있습니다.

5. 수집 시스템

스프레이 건조 유닛의 충전 장치는 사이클론 분리 장치로 구성됩니다. 사이클론은 고효율과 고효율 2 단계 사이클론에 의해 수집되고 파우더 수집 금리가 99%에 도달할 수 있습니다..

6. 다른 보조 시스템

모두는 잘 알려져 있는 제조들, 신뢰할 만한 성능에 의해 공급됩니다 ; 송유관의 부품은 소재 트랜스포트 현상에 영향을 미치기 위해 재료 폐쇄와 플러깅과 국부 저항을 회피하기 위해, 특정한 각 디자인, 눌린 매끄러운 스테인리스강관의 사용을 고려했습니다.

7.제어 시스템

제어 캐비넷, 모든 전기 부품의 중앙집중 제어는 중국에 잘 알려져있는 브랜드입니다.
