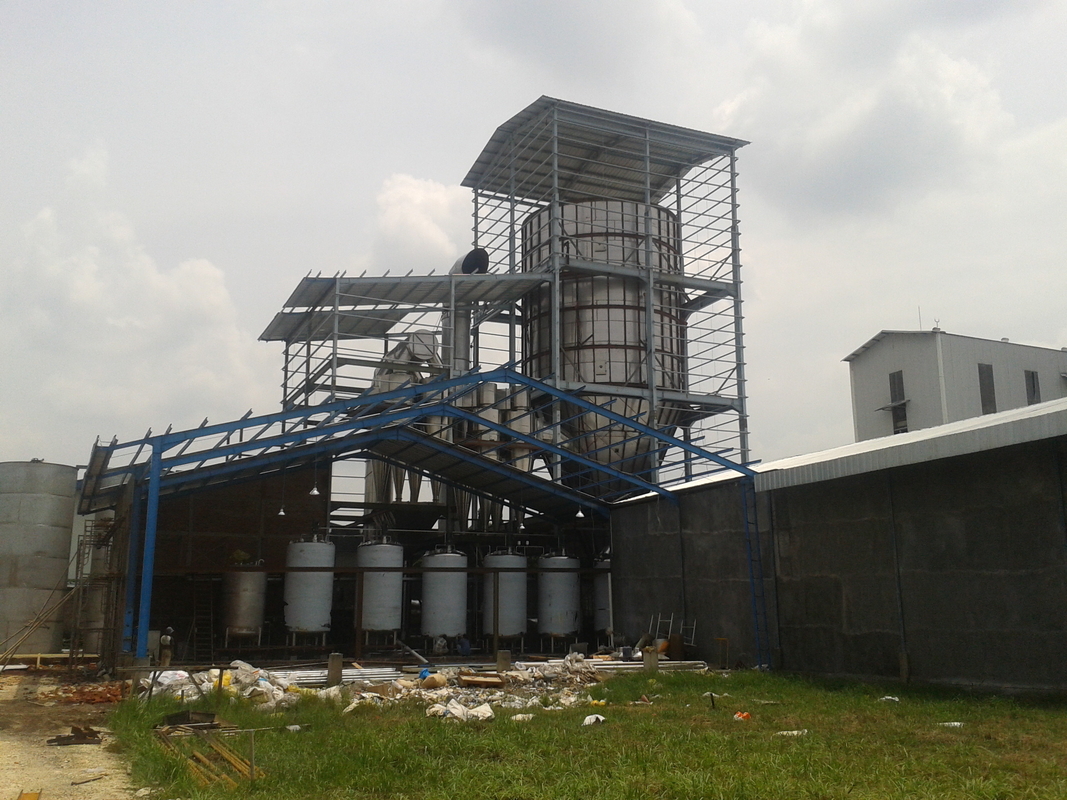

35,000 톤의 연 생산량으로 장비를 말리는 고령토 스프레이에 대한 목록

1. 스크류 펌프 : 모델 : GF 50 -2, 전원 : 3 KW, 흐름 속도 : 6시 킬로그램 /h ; 소재 접촉은 부품은 304입니다.

2. 스크류 펌프는 안후이 준마 회사의 제품을 채택하며, 그것이 분무 건조 장비의 여러 세트에서 사용되었고 효과가 매우 좋습니다.

3. 급송 파이프는 φ 89 밀리미터 스테인리스강관을 채택합니다.

4. 펌프는 속도를 조정하기 위해 주파수 변환기를 갖추고 있습니다.

1. 세력을 갖추는 고속 원심 분무기 R-XH 10 Ｔ 종류 : 45 KW, 최대 속도 : 1 1 500 rpm, 최대 스프레이 10시 킬로그램 / Ｈ.

2. 일련의 오일 펌프를 갖추어 윤활유는 저장 탱크에서 수로로 냉각됩니다, 기름저장탱크가 Q235로 만들어지고 냉수기가 구리 성분으로 만들어집니다.

3. 아토미즈링 디스크의 지름 : Φ 210 밀리미터.

4. 분무기가 재료와 접촉하는 사용 304.

5. 분무기는 주파수 변환 속도 조정률을 채택합니다.

• 필터는 초기 효과, 와이어 메쉬의 레이어를 채택합니다
• 송풍기 : 모형을 만드세요 : 4-72-8 Ｃ, 다음을 강화합니다 30 KW, 속도 : 1600 rpm, 공기 용적 : 24982 ~ 432380 m3 ^/ Ｈ, 압력 : 쇼크 패드와 SUS304를 위한 소재 접촉 시점에, 2303 ~ 1816 Pa.
• 팬은 주파수 변환기에 의해 제어되며, 그것이 조정되기 쉽습니다. 팬은 국가적 지정 공장에 의해 생산된 제품을 채택합니다.
• 직접-점화 천연가스 열풍로 : 400만 킬로칼로리, 선 버너가 국내 잘 알려져있는 브랜드를 채택하고, 장비의 여러가지 세트에서 사용되고, 안정하게 그리고 안전하게 운영합니다.

1. 소용돌이꼴, 허풍 배포자 : 소용돌이꼴인 최고 열기 유입구와 허풍 배포자는 다른 상황에 따라 기류의 회전각을 조정하고, 효과적으로 탑에서 가스를 전환하고, 재료가 벽에 전념하는 것을 예방합니다. 분무기 탑재는 중앙에 남아있습니다. 그것은 중앙에 열 보존성으로, 3mm304 물질로 만들어집니다.

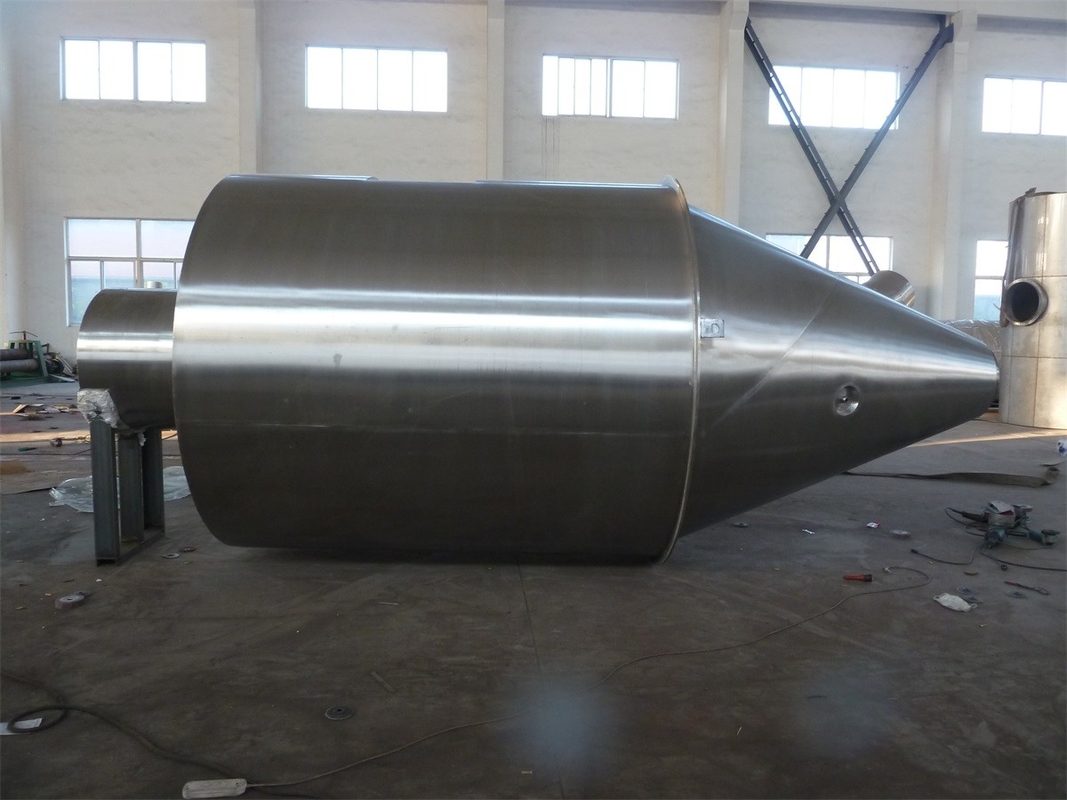

2. 건조탑 : 건조탑의 내경은 8.4 미터이고, 일직선형 실린더의 높이가 8.54 미터이고, 건조탑의 내부 탱크의 전체 높이가 15.6 미터입니다 . 그것은 25 00Pa에서의 음압을 견뎌낼 수 있고, 작동 에러의 경우에 손상되지 않을 것입니다. 내벽은 3.0 밀리미터의 두께와 304명의 닦은 미러 패널이며, 그것이 아르곤아크용접에 의해 용접됩니다. 탑 본체는 1.2 밀리미터의 두께와 스테인레스 강판에 의해 아웃소싱되고 중앙이 단열을 위해 100 밀리미터의 두께로 Q235 철 골자와 알루미늄 실리케이트입니다. 건조실의 상부는 3 밀리미터의 두께와 스테인레스 강 무늬판입니다.

3. 탑 본체는 관제탑에 세정과 관측을 위해 편리한 관제탑 문과 관찰 공을 갖추고 있습니다. 탑 본체의 인터페이스와 파이프라인의 팔꿈치는 데드 앵글을 감소시키기 위해 아크 맞대기 결합으로 설계됩니다.

4. 통상의 작동 온도 : 소용돌이꼴과 뜨거운 공기 배분기의 흡입구 공기 온도는 350 Ｃ이고 배출 공기 온도가 110 Ｃ입니다 . 탑에서 동작 압력 : - 탑에서 한계 압력인 100~-1000Pa : -2000Pa.

5. 건조탑 중에 수직부와 콘은 공기 해머를 갖추고 있으며, 그것이 큰 진동과 작은 가스 소비로, 우리의 기업에 의해 설계됩니다.

1. 배기관 : 304 스테인레스 강은 소재와 접해서 사용됩니다 .

2. 백 필터는 메가사이클 - 570 종류를 채택합니다, 아래 저장고가 있고 더 낮은 공항이 수동 스위치 나비형 밸브를 갖추고 있습니다.

3. 저장고 : Φ 6 000 밀리미터.

4. 흡출식 통풍기 : 모형을 만드세요 : G4-73-10D, 전원 : 55KW, 속도 : 1450 rpm, 공기 용적 : 31554~60533m 3 /h, 압력 : Q235로 만들어지는 3301~2194Pa, 브라켓이 충격 흡수하는 패드, 그것이 조정에게 편리한인 주파수 변환기에 의해 제어되는 팬을 갖추고 있습니다. 팬은 국가적 지정 공장에 의해 생산된 제품을 채택합니다 .

7. 연통 배관 : 소재 탄소강 .

1. 전기적 제어 캐비넷은 플라스틱으로 스프레이된 탄소강으로 만들어집니다.

2. 제어 시스템은 매뉴얼 버튼 제어를 채택합니다, 투입 온도와 배출구 온도와 같은 주요 인자가 사용자들이 사용하기 위한 편리한 화면에 드러내지고 조정되고 유입과 수단 기압이 전기 캐비넷에 디스플레이됩니다. 전기 제어는 주로 크힌트 전기 부품을 채택하며, 그것이 효과적으로 전기 적 동작의 신뢰성, 정확도와 안전을 보장할 수 있습니다. (고객에 의해 제공됩니다)

3. 분무기와 팬은 주파수 변환기에 의해 제어됩니다.

직화

열풍로
